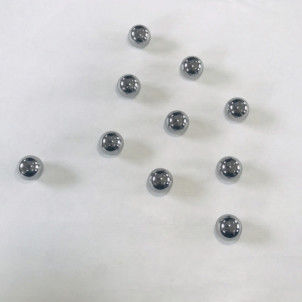

Bola Baja Tahan Karat 904L 27.00mm 1 inci -1/16 "Inch G100 G200 Permukaan Cermin Dipoles

27,00 mm (1-1 / 16 "), 904L Bola Logam Stainless Steel Presisi Tinggi Untuk Bantalan

pengantar

Baja tahan karat super austenitik 904L (00Cr20Ni25Mo4.5Cu; UNS: N08904; EN: 1.4539) adalah baja tahan karat austenitik paduan tinggi dengan kandungan karbon rendah.Ini memiliki ketahanan korosi yang baik dalam asam sulfat encer dan dirancang khusus untuk kondisi korosif.Didesain untuk lingkungan yang keras.Ia memiliki kandungan kromium yang tinggi dan kandungan nikel yang cukup.Penambahan tembaga membuatnya sangat tahan terhadap asam, terutama korosi celah klorida dan retak korosi tegangan.Ini tidak rentan terhadap bintik-bintik korosi dan retak, dan tahan terhadap bintik-bintik.Kemampuan korosi sedikit lebih baik daripada jenis baja lainnya, memiliki kemampuan kerja dan kemampuan las yang baik, dan dapat digunakan untuk bejana tekan.

Nilai dan standar:

UNS N08904 (standar yang dirancang bersama oleh American Society of Motor Vehicle Engineers dan American Society for Testing and Material pada tahun 1967), DIN1.4539 (Standar Jerman), ASTM A240 (American Society for Testing and Material Standard; standar baru mengklasifikasikan itu sebagai seri baja tahan karat, Standar asli ASME SB-625 mengklasifikasikannya sebagai seri paduan berbasis nikel), SUS890L.


Struktur metalografi dari baja tahan karat 904L:
904L adalah struktur yang sepenuhnya austenitik.Dibandingkan dengan baja tahan karat austenitik dengan kandungan molibdenum tinggi, 904L tidak sensitif terhadap pengendapan fasa ferit dan α.


Sifat fisik dan mekanik:
Densitas: 8.0g / cm3.Kekuatan tarik: σb≥520Mpa.Perpanjangan: δ≥35%.Ketahanan korosi dari baja tahan karat 904L.

Catatan aplikasi 904L:

1.1 Kinerja pengelasan
Seperti baja tahan karat biasa, 90 4 L dapat dilas dengan berbagai metode pengelasan.Metode pengelasan yang paling umum digunakan adalah pengelasan busur manual atau pengelasan berpelindung gas inert.Elektroda atau kawat logam didasarkan pada komposisi bahan dasar dan memiliki kemurnian yang lebih tinggi, serta kandungan molibdenum lebih tinggi daripada bahan dasar.Umumnya, tidak perlu melakukan pemanasan awal sebelum pengelasan, tetapi dalam operasi luar ruangan yang dingin, untuk menghindari kondensasi uap air, sambungan atau area yang berdekatan dapat dipanaskan secara seragam.Perhatikan bahwa suhu lokal tidak boleh melebihi 100 ° C untuk menghindari akumulasi karbon dan korosi antar butir.Dianjurkan untuk menggunakan masukan panas kecil, laju pengelasan terus menerus dan cepat saat pengelasan.Umumnya, perlakuan panas tidak diperlukan setelah pengelasan.Jika diperlukan perlakuan panas, harus dipanaskan hingga 110 0 ~ 1150 ℃ dan kemudian didinginkan dengan cepat.

1.2 Kinerja pemesinan
Karakteristik pemesinan 90 4 L serupa dengan baja tahan karat austenitik lainnya, dan ada kecenderungan melekat dan mengeras selama pemesinan.Alat karbida semen sudut depan positif harus digunakan, dan minyak vulkanisasi dan terklorinasi digunakan sebagai pendingin pemotongan.Peralatan dan proses harus didasarkan pada premis untuk mengurangi pengerasan kerja.Hindari menggunakan kecepatan potong dan laju pengumpanan lambat selama pemotongan.

Bidang aplikasi 904L:

* Peralatan minyak bumi dan petrokimia, seperti reaktor dalam peralatan petrokimia, dll.
* Penyimpanan asam sulfat dan peralatan transportasi, seperti penukar panas, dll.
* Perangkat desulfurisasi gas buang pembangkit listrik, bagian utama yang digunakan di badan menara menara penyerapan, cerobong asap, pelat gerbang, bagian internal, sistem semprotan, dll.
* Scrubber dan kipas dalam sistem pengolahan asam organik.
* Peralatan pengolahan air laut, penukar panas air laut, peralatan industri kertas, asam sulfat, peralatan asam nitrat, pembuatan asam, industri farmasi dan peralatan kimia lainnya, bejana tekan, peralatan makanan.
* Pabrik farmasi: sentrifugal, reaktor, dll.
* Makanan nabati: kaleng kecap, anggur masak, kaleng garam, peralatan dan dressing.
* 904L adalah kelas baja yang cocok untuk media korosif asam sulfat encer yang kuat.

Nilai minimum sifat mekanik paduan pada suhu kamar:

Komposisi
